В мире Python существует несколько инструментов для визуализации данных:
- matplotlib создает графики полиграфического качества в различных форматах и в интерактивных средах на разных платформах, вы можете создавать графики, гистограммы, спектры мощности, диаграммы ошибок, диаграммы рассеяния и т. д. с помощью всего лишь нескольких строк кода.
- Seaborn - библиотека для создания привлекательных и информативных статистических графиков на Python.
Здесь мы будем рассматривать предпочтительно matplotlib. Matplotlib - отличная библиотека 2D и 3D графиков. Среди преимуществ этой библиотеки:
- простота использования;
- отличный контроль над каждым элементом изображения, включая размер графика и DPI;
- качественный вывод;
- графический интерфейс для интерактивного изучения графиков.
Работа с Matplotlib
import matplotlib.pyplot as plt
# This line configures matplotlib to show figures embedded in the notebook,
# instead of opening a new window for each figure. More about that later.
%matplotlib inline
import numpy as np
Чтобы создать простой линейный график matplotlib, вам необходимо задать два массива для координат x и y, и затем вызвать функцию plt.plot ().
pyplot является частью пакета Matplotlib. Его можно импортировать следующим образом:
import matplotlib.pyplot as plt
Давайте начнем с чего-нибудь крутого, а потом перейдем к скучным вещам, не так ли?

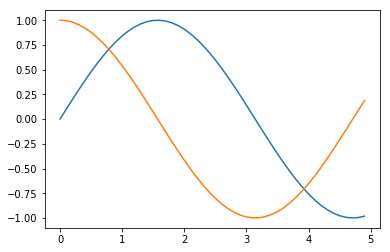

Волны
import numpy as np
import matplotlib.pyplot as plt
"""
numpy.arange([start, ]stop, [step, ]dtype=None)
Return evenly spaced values within a given interval.
Only stop value is required to be given.
Default start = 0 and step = 1
"""
x = np.arange(0,5,0.1)
y = np.sin(x)
y2 = np.cos(x)
plt.plot(x, y)
plt.plot(x,y2)
plt.show()
Назад к основам
Гистограммы
Это диаграмма, на которой числовые значения переменных представлены высотой или длиной линий или прямоугольников одинаковой ширины.
objects = ('Python', 'C++', 'Java', 'Perl', 'Scala', 'Lisp')
x_pos = np.arange(len(objects)) # Like the enumerate function.
performance = [10,8,6,4,2,1] # Y values for the plot
# Plots the valueswith x_pos as X axis and Performance as Y axis
plt.bar(x_pos, performance)
# Change X axis values to names from objects
plt.xticks(x_pos, objects)
# Assigns Label to Y axis
plt.ylabel('Usage')
plt.title('Programming Language Usage')
plt.show()
Круговая диаграмма
Круговая диаграмма - это статистическая диаграмма, которая разделена на части, чтобы проиллюстрировать пропорцию между переменными.
import matplotlib.pyplot as plt
# Data to plot
labels = ('Python', 'C++', 'Ruby', 'Java')
sizes = [10,16,14,11]
# Predefined color values
colors = ['gold', 'yellowgreen', 'lightcoral', 'lightskyblue']
# Highlights a particular Value in plot
explode = (0.1, 0, 0, 0) # Explode 1st slice
# Plot
plt.pie(sizes, explode=explode, labels=labels, colors=colors)
plt.show()
Линейный график
Уравнение:
t = arange(0.0, 20.0, 1)
определяет начало с 0, строит 20 элементов (длина нашего массива) с шагом 1. Мы будем использовать его, чтобы получить наши значения X для нескольких примеров.
import matplotlib.pyplot as plt
t = np.arange(0.0, 20.0, 1)
s = [1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20]
plt.plot(t, s)
plt.xlabel('Item (s)')
plt.ylabel('Value')
plt.title('Python Line Chart')
plt.grid(True)
plt.show()

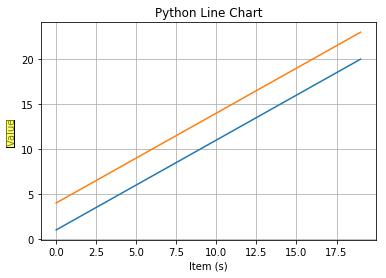

import matplotlib.pyplot as plt
t = np.arange(0.0, 20.0, 1)
s = [1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20]
s2 = [4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23]
plt.plot(t, s)
plt.plot(t,s2)
plt.xlabel('Item (s)')
plt.ylabel('Value')
plt.title('Python Line Chart')
plt.grid(True)
plt.show()
Хорошо, теперь, когда с этим разобрались, давайте попробуем что-нибудь вроде $y =x^2$
import matplotlib.pyplot as plt
a=[]
b=[]
# Try changing the range values to very small values
# Notice the change in output then
for x in range(-25000,25000):
y=x**2
a.append(x)
b.append(y)
plt.plot(a,b)
plt.show()
Вложенные графики
Matplotlib позволяет добавлять вложенные графики к каждому рисунку с помощью объектно-ориентированного API. Все время мы использовали глобальный экземпляр графика. Мы собираемся изменить это сейчас и сохранить экземпляр в переменной fig. Из нее мы создаем новый экземпляр оси axes, используя метод add_axes в экземпляре fig класса Figure.
Слишком много теории? Попробуйте сами ниже.
fig = plt.figure()
x = np.arange(0,5,0.1)
y = np.sin(x)
# main axes
axes1 = fig.add_axes([0.1, 0.1, 0.9, 0.9]) # left, bottom, width, height (range 0 to 1)
# inner axes
axes2 = fig.add_axes([0.2, 0.2, 0.4, 0.4])
# main figure
axes1.plot(x, y, 'r') # 'r' = red line
axes1.set_xlabel('x')
axes1.set_ylabel('y')
axes1.set_title('Sine Wave')
# inner figure
x2 = np.arange(-5,5,0.1)
y2 = x2 ** 2
axes2.plot(x2,y2, 'g') # 'g' = green line
axes2.set_xlabel('x2')
axes2.set_ylabel('y2')
axes2.set_title('Square Wave')
plt.show()
Если вас не волнует конкретное расположение второго графика, попробуйте:
fig, axes = plt.subplots(nrows=1, ncols=3)
x = np.arange(-5,5,0.1)
y = x**2
i=1
for ax in axes:
ax.plot(x, y, 'r')
ax.set_xlabel('x')
ax.set_ylabel('y')
ax.set_title('Square Wave '+str(i))
i+=1
Это было легко, но не так уж и красиво с перекрывающимися осями графиков и метками, правда?
Мы можем справиться с этим с помощью метода fig.tight_layout, который автоматически регулирует положение осей, чтобы не было перекрывающегося содержимого. Причем размер рисунка по умолчанию фиксирован, т.е. не меняется в зависимости от количества графиков на рисунке.
fig, axes = plt.subplots(nrows=1, ncols=3)
x = np.arange(0,5,0.1)
y = x**2
i=1
for ax in axes:
ax.plot(x, y**(i+1), 'r')
ax.set_xlabel('x')
ax.set_ylabel('y')
ax.set_title('Wave '+str(i))
i+=1
fig.tight_layout()
Вышеуказанный набор графиков можно получить также с помощью метода add_subplot объекта figure.
fig = plt.figure()
for i in range(1,4):
ax = fig.add_subplot(1, 3, i) # (rows amount, columns amount, subplot number)
ax.plot(x, y**(i+1), 'r')
ax.set_xlabel('x')
ax.set_ylabel('y')
ax.set_title('Wave '+str(i))
# clear x and y ticks
# ax.set_xticks([])
# ax.set_yticks([])
fig.tight_layout()
plt.show()
ncols, nrows = 3, 3
fig, axes = plt.subplots(nrows, ncols)
for m in range(nrows):
for n in range(ncols):
axes[m, n].set_xticks([])
axes[m, n].set_yticks([])
axes[m, n].text(0.5, 0.5, "axes[{}, {}]".format(m, n),
horizontalalignment='center')
subplot2grid - это вспомогательная функция, которая похожа на plt.subplot, но использует индексирование на основе 0 и позволяет вложенному графику занимать несколько ячеек. Посмотрим, как это работает.
fig = plt.figure()
# Let's remove all labels on the axes
def clear_ticklabels(ax):
ax.set_yticklabels([])
ax.set_xticklabels([])
ax0 = plt.subplot2grid((3, 3), (0, 0))
ax1 = plt.subplot2grid((3, 3), (0, 1))
ax2 = plt.subplot2grid((3, 3), (1, 0), colspan=2)
ax3 = plt.subplot2grid((3, 3), (2, 0), colspan=3)
ax4 = plt.subplot2grid((3, 3), (0, 2), rowspan=2)
axes = (ax0, ax1, ax2, ax3, ax4)
# Add all sublots
[ax.text(0.5, 0.5, "ax{}".format(n), horizontalalignment='center') for n, ax in enumerate(axes)]
# Cleare labels on axes
[clear_ticklabels(ax) for ax in axes]
plt.show()
Размер рисунка, соотношение сторон и DPI
Matplotlib позволяет указывать соотношение сторон, DPI и размер рисунка при создании объекта Figure, используя аргументы figsize и dpi. figsize - это tuple из ширины и высоты рисунка в дюймах, а dpi - это количество точек на дюйм (пикселей на дюйм). Чтобы создать фигуру размером 800x400 пикселей, 100 точек на дюйм, необходимо:
fig = plt.figure(figsize=(8,4), dpi=100)
<Figure size 800x400 with 0 Axes>
fig, axes = plt.subplots(figsize=(12,3))
axes.plot(x, y, 'r')
axes.set_xlabel('x')
axes.set_ylabel('y')
axes.set_title('title')
Оригинал: Data Visualization with Matplotlib
